AV EQUEN Ultima MB1 Comfort kompaktní magnetický mechanický filtr transparentní červený MB1C/TR

Kód: 988544
Značka: Av Equen
3 314 Kč –15 %
MB1C TR 150dpi
3 314 Kč –15 % 2 817 Kč / ks 2 328 Kč bez DPH
Skladem

Detailní informace

Detailní popis produktu

Ultima MB1 Comfort transparentní červený

Ultima MB1 Comfort kompaktní magnetický mechanický filtr určený pro ochranu oběhových čerpadel a výměníků kotlů před nečistotami z topných systémů. Filtr je určen k zachycení všech typů nečistot – magnetických i nemagnetických.

Splňuje ČSN 14868

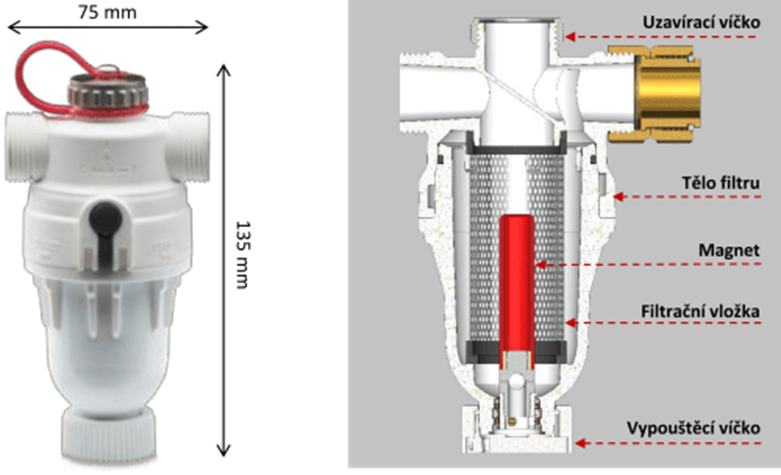

V těle filtru je umístěna filtrační nerezová vložka s jemností 100 mikronů, která zajišťuje zachycení i velmi jemných nečistot a kalů. V jejím středu je vestavěný magnet o síle 11.000 Gauss. Provozní kapalina vtéká nejdříve do filtrační vložky, kde dochází k zachycení magnetických nečistot na magnetu, nemagnetické nečistoty pak zůstávají zachyceny uvnitř filtrační vložky. Tímto způsobem je zajištěno zachycení všech typů nečistot. Filtrovaná kapalina se vrací po vnějších okrajích filtrační nádoby zpět do systému.

Kontinuální čištění provozní kapaliny během běžného provozu zajišťuje nepřetržitou ochranu rizikových míst (oběhová čerpadla, výměník kotle) od nečistot, které se objeví v systému.

Vlastnosti filtru:

Velikost připojení

G 3/4″

Barevné varianty filtru

bílá

transparentní červená

černá

Součást balení

rovné připojení s převlečnou matkou 3/4“ RF

kulový kohout o připojovací dimenzi 3/4″ M

Materiál filtru

polyamide

Materiál filtrační vložky

nerez, 100 mikronů

Síla magnetu

11.000 Gauss

Materiál magnetu

neodym

Max. pracovní teplota

90 °C

Max. pracovní tlak

5 bar

Provozní kapalina

voda, voda s glykolem



Instalace filtru

Filtr doporučujeme umístit na zpětné potrubí, přivádějící vodu z topení do kotle. Tímto bude zajištěno, že veškeré nečistoty ze systému, budou zachyceny ve filtru, před vstupem vody do kotle. Kompaktní velikost umožňuje umístit filtr přímo pod kotel tak, aby nenarušil celkový vzhled kotle. Filtr doporučuje umístit víčkem na pohledovou stranu.

Filtr lze namontovat na topný systém ve třech polohách

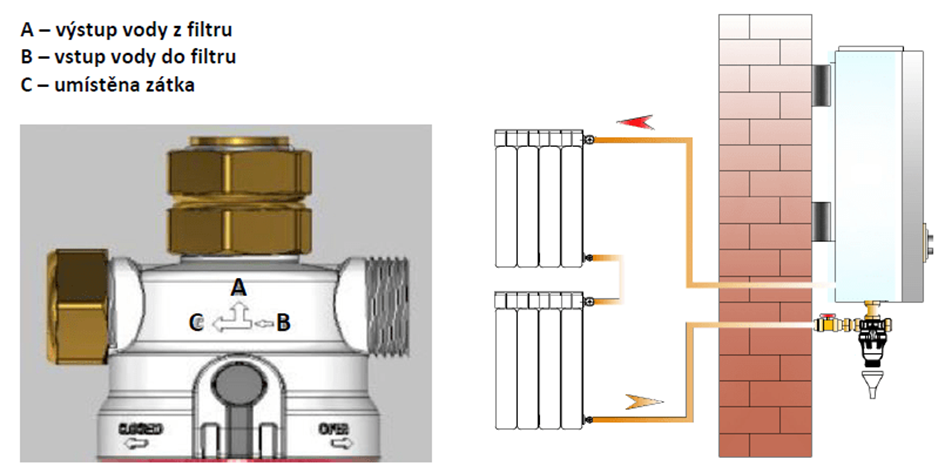

  • Varianta 1 – vertikální pozice A

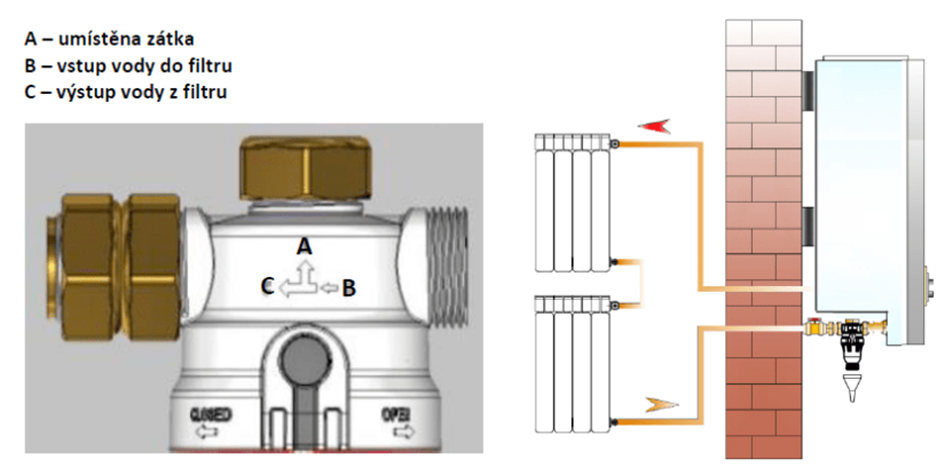

  • Varianta 2 – vertikální pozice B

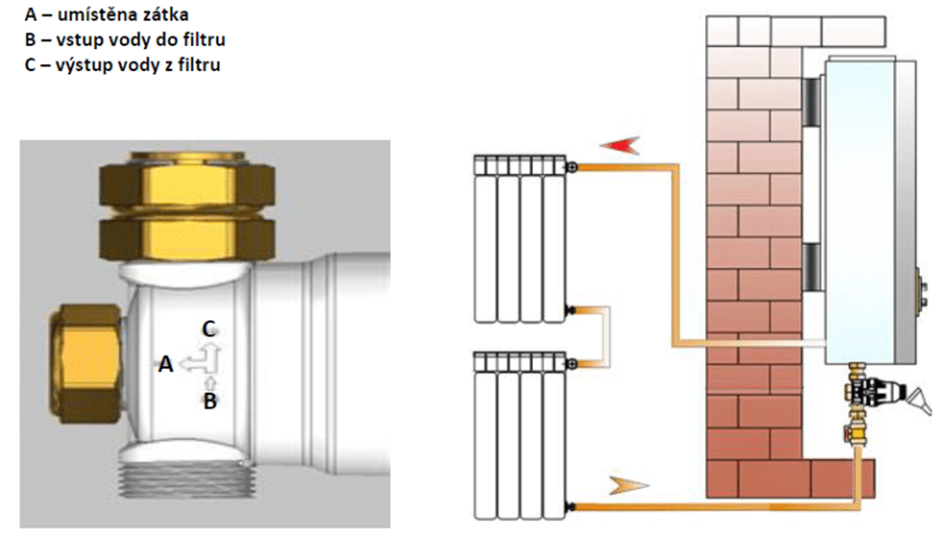

  • Varianta 3 – horizontální pozice

Vyčištění filtru a údržba

  • Perioda pro vyčištění filtru se bude lišit systém od systému, bude záležet zejména na míře jeho znečištění a na provozních podmínkách. Pozn.: Důležité je, aby byl filtr nainstalovaný na novém topném systému před jeho prvotním spuštěním do provozu, a to z důvodu, aby veškeré nečistoty vzniklé při montáži systému a nečistoty vzniklé při výrobě jednotlivých komponent systému skončily ve filtru a ne ve výměníku kotle nebo v oběhovém čerpadle.
  • Postup pro vyčištění filtru:
  • uzavřete kulový kohout na vstupu a výstupu filtru
  • povolit spodní uzávěr a vypustit z filtru vodu
  • vytočit spodní uzávěr z filtru, na uzávěru je uchycen magnet, magnet očistit od usazených nečistot
  • zmáčkněte pojistku na hlavě filtru a pootočte s tělem filtru ve směru šipky (bajonetové otevírání)
  • vytáhněte z filtru vložku a vyčistěte ji
  • filtr složte v opačném postupu (dbejte, aby gumové kroužky řádně seděly na filtrační vložce
    a vložku nejdříve nasaďte do hlavy filtru)
  • Pro správnou funkčnost filtru doporučujeme kontrolu a vyčištění filtru alespoň jednou ročně.
  • V případě instalace do nového systému je nutné kontrola nejpozději po jednom měsíci provozu.
  • V případě instalace filtru do již provozovaného systému může být nutnost čistění častější, a to v závislosti na znečistění systému. Po odfiltrování nečistot frekvence čištění klesá.
  • V případě nevyčištění filtru od nečistot může dojít k celkovému zanešení vložky, zablokování a nepropustnosti filtru. V takovém případě může dojít k velkému tlakovému rozdílu systému a vyvolání poruchy na zdroji tepla (kotle).

UPOZORNĚNÍ!
Součástí filtru MB1 je silný magnet vytvářející rozsáhlé magnetické pole. Vytvořené magnetické pole může být ohrožující pro elektronické přístroje v okolí magnetu.

Doplňkové parametry

Kategorie: Ostatní sortiment
Hmotnost: 0,5 kg
