AV EQUEN Ultima SP-M 1" mosazný magnetický mechanický filtr SP-M1

Detailní popis produktu

Ultima SP-M1 magnetický mechanický filtr pro kotle a tepelná čerpadla

Magnetický mechanický filtr s rotačním připojením pro ochranu komponent topných systémů s kotli a tepelnými čerpadly před poškozením nečistotami, které se vytvoří během provozu systému, nebo před tvorbou nežádoucích usazenin z nekvalitní provozní kapaliny.

Výhody filtru Ultima SP-M1:

• možnost horizontální i vertikální instalace
• jemná nerezová 100 mikronová filtrační vložka
• výkonný neodymový magnet o síle 11.000 Gauss
• transparentní nádobka umožňuje kontrolu stavu zanesení filtru
• vypouštěcí ventil pro rychlou a snadnou obsluhu

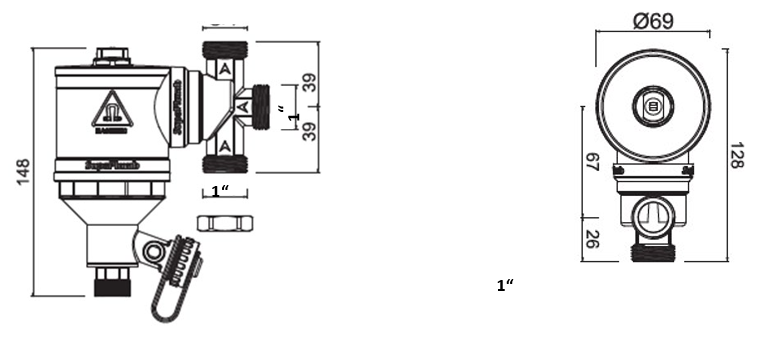

Základní rozměry filtru (mm)

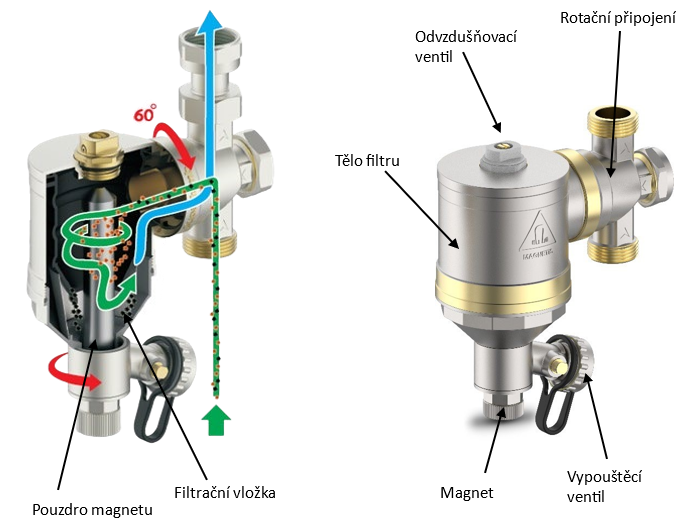

Popis filtru

Instalace filtru

• Filtr umožňuje díky rotačnímu připojení horizontální i vertikální instalaci.
• Doporučujeme jej umístit na zpětné potrubí, přivádějící vodu z topení do kotle či tepelného čerpadla. Tímto bude zajištěno, že veškeré nečistoty ze systému budou zachyceny ve filtru před vstupem vody do instalovaného zařízení.
• Instalací filtru budou ochráněny všechny kritické komponenty systému (trojcestný ventil, oběhové čerpadlo, výměník, senzory) proti mechanickým magnetickým i nemagnetickým nečistotám.
• Pro provedení snadné údržby a čištění filtru je doporučeno instalovat před filtr a za filtr uzavírací kulový kohout – viz schémata níže.

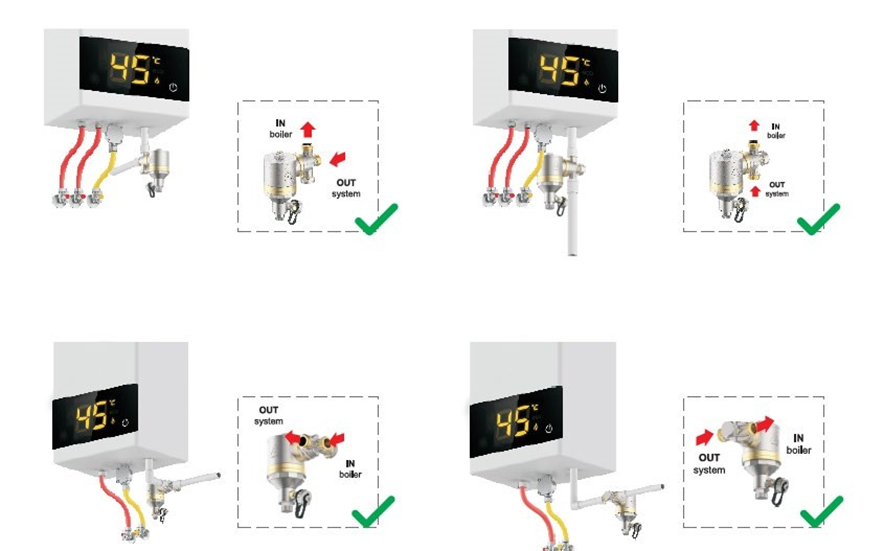

Instalační schémata

Vyčištění filtru a údržba

• Pro zajištění správné funkčnosti filtru je nutná pravidelná kontrola a čištění filtru. Před vyčištěním filtru zkontrolovat, zda-li je čištění bezpečné.
• Před čištěním filtru doporučujeme vypnout kotel a nechat ochladit provozní vodu na bezpečnou teplotu, aby nedošlo k úrazu při čištění.

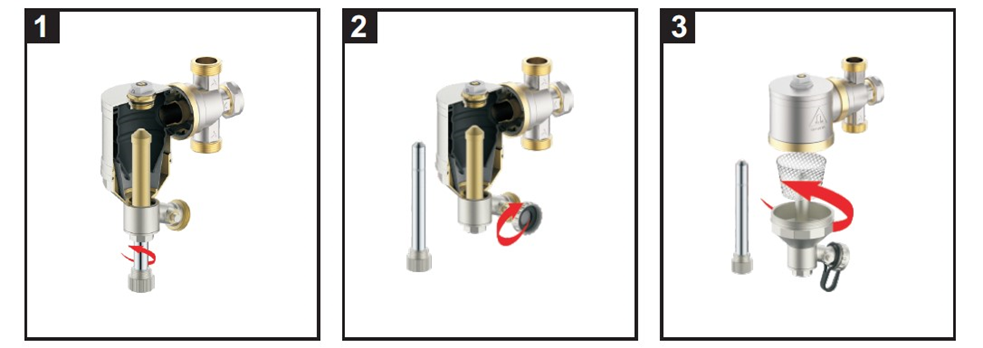

Postup pro vyčištění filtru:

• Uzavřít kulové kohouty před a za filtrem.
• Vyšroubovat magnet z pouzdra a vyjmout magnet.
• Otevřít vypouštěcí ventil a vypustit vodu z celého filtru
• Otevřít tělo filtru, vyjmout filtrační vložku.
• Všechny komponenty omýt a vyčistit.
• Omyté a čisté komponenty opět zkompletovat.
• Povolit odvzdušňovací ventil, filtr pomalu napouštět vodou, zkontrolovat těsnost.
• Filtr napustit, uzavřít odvzdušňovací ventil
• Pro správnou funkčnost filtru doporučujeme kontrolu a vyčištění filtru alespoň jednou ročně.
• V případě instalace do nového systému je nutná kontrola nejpozději po jednom měsíci provozu.
• V případě instalace filtru do již provozovaného systému může být nutnost čistění častější, a to v závislosti na znečistění systému.

UPOZORNĚNÍ! Součástí filtru je magnet vytvářející magnetické pole. Vytvořené magnetické pole může ovlivňovat elektronické přístroje v okolí magnetu.
