TA STAD DN15 vyvažovací ventil G1/2" s vypouštěním

Detailní popis produktu

Vyvažovací ventil STAD umožňuje přesné hydronické vyvážení v širokém spektru aplikací. Nejčastěji je používán pro vyvažování vytápěcích nebo chladících soustav a v soustavách s užitkovou vodou.

Funkce a výhody

Vysoká přesnost pro všechna nastavení

Zajistěte přesné vyvážení a měření průtoku.

Ovládací hlavice

Digitální číslice na stupnici umožňuje přesné vyvažování a snadný odečet hodnoty nastavení.

Snadné uzavírání pro snadnou obsluhu.

Samotěsnící měřicí vsuvky

Pro snadné a přesné vyvažování.

AMETAL®

Slitina mosazi odolná proti odzinkování, která garantuje dlouhou životnost a výrazně snižuje riziko netěsností.

Technický popis

Oblast použití:

Soustavy vytápění a chlazení.

Soustavy s užitkovou vodou.

Funkce:

Vyvažování

Nastavení s aretací

Měření průtoku, tlaků a teploty

Uzavírání

Vypouštění (záleží na typu ventilu)

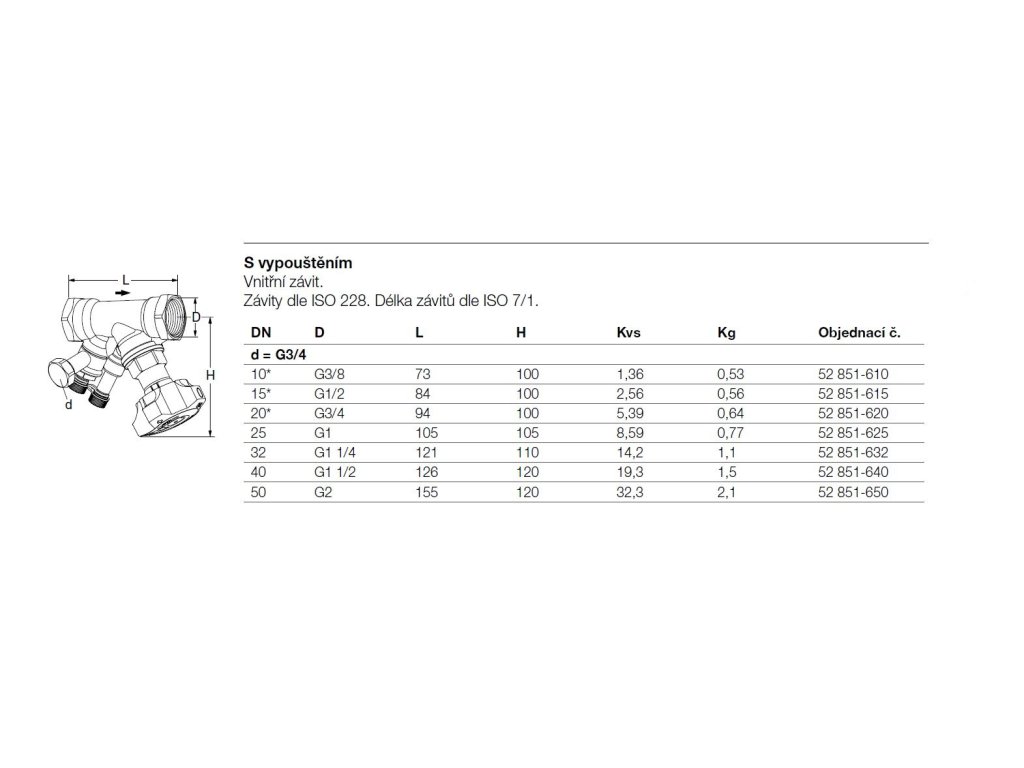

Rozměry:

DN 10-50

Tlaková třída:

PN 25

Teploty:

Max. pracovní teplota: 120 °C

(krátkodobě 150 °C)

Pro použití při vyšších teplotách (max. 150 °C), viz. STAD-C.

Min. pracovní teplota: –20 °C

Kapaliny:

Voda a neutrální kapaliny, nemrznoucí směsi na bázi glykolu (0-57%).

Materiál:

Těleso ventilu a kuželka: AMETAL®

Těsnění (těleso/kuželka): EPDM O-kroužek

Kuželka: AMETAL®

Těsnění sedla: EPDM O-kroužek

Hřídel: AMETAL®

Podložka: PTFE

Těsnění vřetene: EPDM O-kroužek

Pružina: Nerezová ocel

Hlavice: Polyamid a TPE

Vsuvky pro měření: AMETAL®

Těsnění: EPDM

Krytky: Polyamid a TPE

Vypouštění: AMETAL®

Těsnění: EPDM

Ploché těsnění: Aramid na bázi vláken

AMETAL® je slitina mosazi od IMI Hydronic Engineering odolná proti odzinkování.

Označení:

Těleso: IMI, TA, PN 25/400 WWP, DN světlost v palcích. DN 50 také CE.

Hlavice: TA, STAD* a DN.

Připojení:

- Vnitřní závit dle ISO 228. Délka závitů dle ISO 7/1.

- Vnější závit dle ISO 228. Délka závitů dle DIN 3546.

Approvals:

WRAS
